排灰气尾气除氚系统

项目名称:排灰气尾气除氚系统

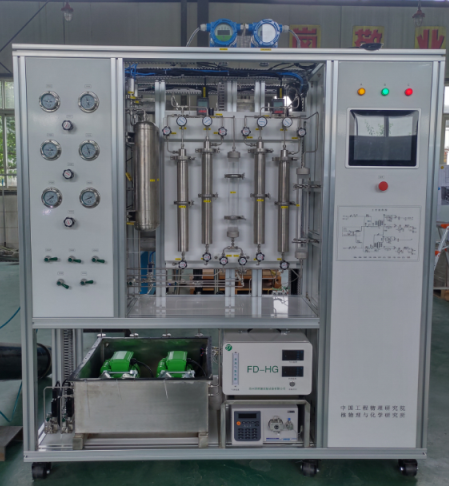

项目介绍:排灰气尾气除氚系统主要用于实验完成后含氚尾气的处理和收集,系统主要由水汽发生器、钯膜反应器、加热单元、鼓泡器、干燥器、储氢床、缓冲罐、泵组、测量仪表、阀门、管道以及控制单元构成。系统基于两个膜反应器实现氢水同位素交换和水汽变换的级联处理工艺。膜反应器纯氢侧的氢气进入储氢床,最终尾气通过鼓泡器和干燥器处理后可排放。膜反应器的纯氢侧设有电离室测量单质气态氚浓度,两级膜反应器之间预留一个电离室支路用于测量第一级出来的尾气中气态氚浓度和液态氚浓度。最终尾气中的液态氚(氚水)通过尾端的鼓泡器收集,采用液体闪烁计离线测量。

排灰气尾气除氚系统
